必要なトルク値を計算する方法
どの角度からでもパネルから発揮されるトルクは:

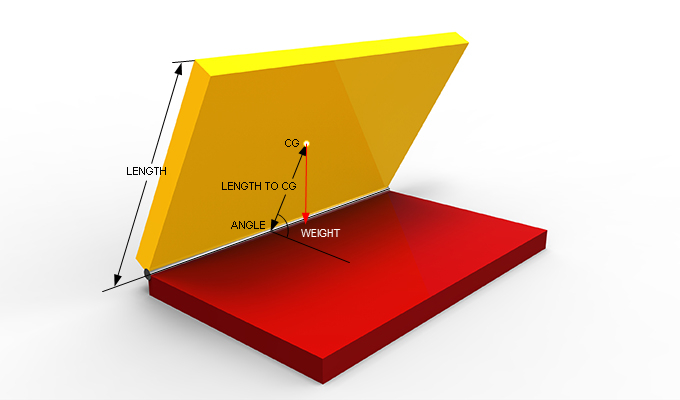

トルク=パネルの重さx回転軸から重心への長さx角度の余弦(コサイン)
パネルの重量が均等に分散されている場合、重心はパネルの中心にある事を想定出来ます。従って、回転軸から重心までの長さはパネルの長さの半分だと判断出来ます。
角度は、運動の全範囲に対しての保持が必要な場合は「0」と入力します。ヒンジが決まった角度でパネルを保持しなくなる事が必要な場合は、その角度を入力下さい。
例:
パネルの重量=2ポンド
パネルの長さ=10インチ
重心までの長さ=5インチ(重量が均等に分散されている場合)
パネル保持に必要な最小角度=30° (30°からパネルが保持されなくなるようにされたい場合)
最小限に必要なトルク値=2ポンドx5インチxCos 30° = 8.66 インチポンド(in.lb)
パネル保持に必要な最小角度=0°(運動の全範囲に対しての保持が必要な場合)
最小限に必要なトルク値=2ポンドx5インチxCos 0° = 10.00 インチポンド(in.lb) |
